来说说无损检测之渗透探伤检测

发布时间: 2023-04-23 作者: 分享到:
二维码分享

渗透检测是一种基于毛细管作用原理的无损检测方法。渗透探伤可用于检测金属和非金属工件的表面开口缺陷,不受被检工件的结构、化学成分和缺陷形状的影响。然而,传统的渗透检测不能或难以检测多孔材料,也不能应用于检测由于外部因素导致开口堵塞的缺陷。

渗透检测是传统无损检测五大方法之一。是用于检查金属(钢、铝合金、镁合金、铜合金、耐热合金等)和非金属(塑料、陶瓷等)工件的表面开口裂纹等缺陷的。

无损检测,顾名思义,就是非破坏性检测。为了获得与被测物质质量有关的物理和化学信息,如含量、性质或成分,而不破坏被测物质的原始状态和化学性质。它是现代工业发展不可缺少的有效工具,在一定程度上反映了一个国家的工业发展水平。

20世纪,随着大规模工业生产的出现,对无损检测技术的需求和要求大大提高,使一些新技术在无损检测领域出现,促进了无损检测技术的发展。无损检测技术。

1912年,超声波检测技术在航海中..用于检测海上的冰山;1929年,它被用于检测产品缺陷。

自1930年以来,用磁粉检测方法对汽车曲轴等关键零部件进行了检测。随后,磁粉检测方法在钢结构中得到了广泛的应用,使得磁粉检测在各种铁磁材料的表面检测中得到了广泛的应用。自那以后,渗透检测已成功地应用于金属和非金属材料的开放性缺陷检测。其灵敏度与磁粉探伤相当。它..的优点是可以检测非铁磁材料。


1935年研制成功了..台基于电磁感应定律和涡流趋肤效应的涡流检测仪。可用于检测导电材料(如金属材料、可感应涡流的非金属材料等)的近表面缺陷。

因此,在二十世纪中叶,以射线检测、超声波检测、磁粉检测、渗透检测、涡流检测等五种常规检测技术为代表的无损检测系统应运而生。

渗透检测的分类

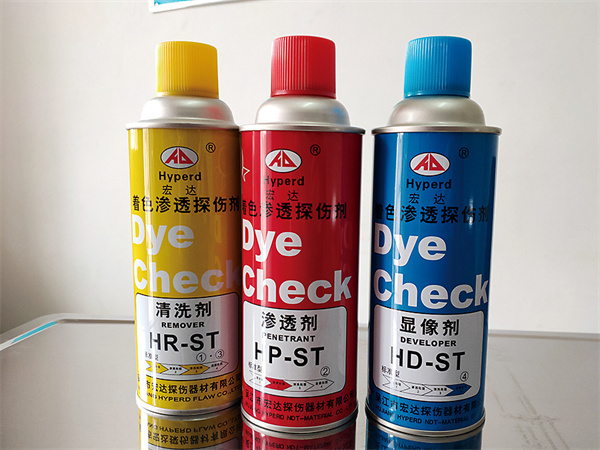

根据渗透剂所含染料成分:可以分为荧光渗透检测法、着色渗透检测法、荧光着色渗透检测法

根据渗透剂去除方法:分为水洗型、后乳化型、溶剂去除型

根据显像剂类型:分为干式显像法、湿式显像法

渗透检测的工作原理是:

● 工件表面被施涂含有荧光染料或着色染料的渗透剂后

● 在毛细作用下,经过一段时间,渗透剂可以渗入表面开口缺陷中。

● 去除工件表面多余的渗透剂

● 然后在工件表面施涂显像剂,同样在毛细作用下,渗透剂回渗到显像剂中,在一定的光源下,缺陷处的渗透剂痕迹被显示,从而探测出缺陷的形貌及分布状态。
